二、节能原理
由水泵的工作原理可知：水泵的流量与水泵（电机）的转速成正比，水泵的扬程与水泵（电机）的转速的平方成正比，水泵的轴功率等于流量与扬程的乘积，故水泵的轴功率与水泵的转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。根据上述原理可知改变水泵的转速就可改变水泵的功率。
流量基本公式：
Q∝N H∝N2 KW=Q*H∝N3
以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。
例如：将供电频率由50HZ降为45HZ，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；
将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。
水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量，一般用阀门调节增大系统的阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，通过改变转速来调节用水供应，并可通过降低转速节能收回投资。从下图我们可以形象的看到三种流量控制方式的比较。
100KW三种流量控制方法的耗电实测比较表：
|
|
流量%
|
变频器轴功率KW%
|
输入阀门控制轴功率KW%
|
输出阀门控制轴功率KW%
|
理想轴功率KW%
|
|
50
|
15
|
60
|
84
|
12.5
|
|
60
|
25
|
64
|
89.5
|
21.6
|
|
70
|
38
|
68
|
95
|
34.3
|
|
80
|
55
|
72.5
|
99.5
|
51.2
|
|
90
|
79
|
84
|
103.5
|
73
|
|
100
|
108
|
106
|
107
|
100
|
|
很多电机拖动设备都存在裕量较大、工作效率低、电能耗量大、启动电流大、工作噪声大等难题。且不断的影响企业的经济效益，而投资变频器可以从根本上解决这些问题，一般情况下，完全可以改善工艺条件,并且投资回收期不超过10个月。
三、变频调速恒压供水设备的主要应用场合
1、高层建筑，城乡居民小区，企事业等生活用水；
2、各类工业需要恒压控制的用水，冷却水循环，热力网水循环，锅炉补水等；
3、中央空调系统；
4、自来水厂增压系统；
5、农田灌溉，污水处理，人造喷泉；
6、各种流体恒压控制系统。
四、变频恒压供水设备的系统组成

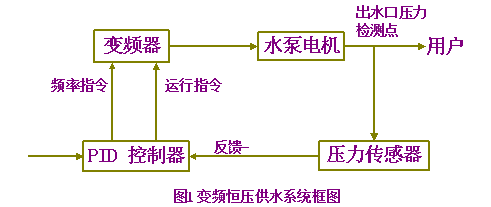

变频器是整个变频恒压供水系统的核心部分。其系统组成框图见图1
|
|
图中，水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器的信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，通过PID控制器调节变频器的频率来控制水泵的转速，实现了一个闭环控制系统。由于正传变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。
五、正传GT100系列变频器在变频恒压供水系统中的应用和设置步骤

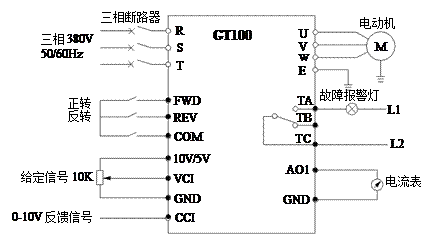

由于正传GT100系列变频器具有内置PID调节器，所以部分厂家在使用正传GT100系列的内置PID调节后，使综合成本降低，而正传GT100系列变频器也因其理想的睡眠功能为广大用户大大提高了节能效率。其基本接线图如下,功能设置紧跟下图。
|
|
|
参数号
|
功能介绍
|
参数值
|
|
F3.00
|
闭环运行控制选择
|
1
|
|
F3.01
|
给定通道选择
|
1
|
|
F3.02
|
反馈通道选择
|
1
|
|
F3.03
|
数字电压设定
|
0.00
|
|
F3.04
|
数字压力设定
|
0.00
|
|
F3.05
|
最小给定量
|
0.00
|
|
F3.06
|
最小给定量对应的反馈量
|
0.00
|
|
F3.07
|
F3.06对应的压力值
|
0.00
|
|
F3.08
|
最大给定量
|
100.0
|
|
F3.09
|
最大给定量对应反馈量
|
100.0
|
|
F3.10
|
F3.09对应的压力值
|
1.000
|
|
F3.11
|
比例增益KP
|
0.050
|
|
F3.12
|
积分增益KI
|
0.050
|
|
F3.13
|
微分增益
|
0.000
|
|
F3.14
|
采样周期T
|
0.10
|
|
F3.15
|
偏差极限
|
2.0
|
|
